soplete de hidrogeno y oxigeno por electrólisis! empezando

Fuente: AQUI

Hola a tod@s

...No se me ocurriría comprimir el gas de brown, salvo que la vida ya no tuviese sentido y esas cosas. Es tremendamente peligroso!!!, bastaría una pequeña descarga de electricidad estática para que volase todo por los aires.

...No, la idea es quemar el gas conforme se produce, reduciendo al mínimo la acumulación del gas en el proceso. El problema consiste entonces en producir suficiente cantidad de gas por unidad de tiempo como para alimentar el soplete. Como en los soldadores que construye y comercializa Ricardo Cardo

www.freewebs.com/intermecanica


Os cuento como van los experimentos...

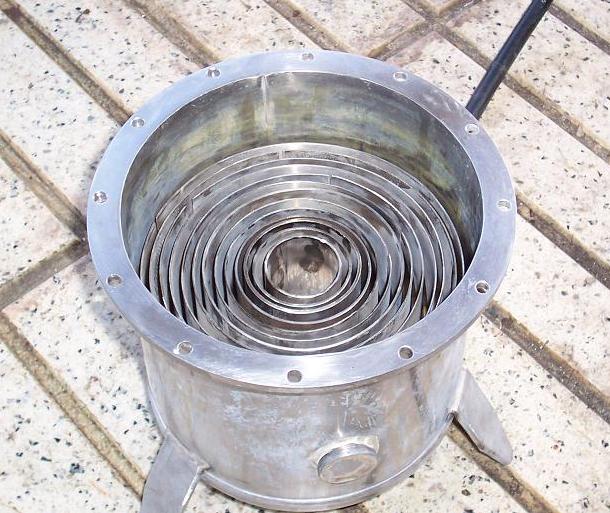

Acabe la célula electrolitica, Hecha con la basura que tenia por ahí, como se puede ver por la irregularidad de las placas. La distancia entre las placas es ce 1 cm, muy lejos de la distancia óptima, pero me daba miedo el consumo. Las placas están conectadas, una si, una no, a cada electrodo, aisladas con rebanadas de tubo (verde) de 1cm.

Imagen Imagen

La cuba tuvo que ser este descalcificador de cafetera de bar (porque no tenía otra cosa a mano). Montar la célula electrolitica dentro fue como construir un barco en una botella, porque apenas me pasaba la mano por la abertura. Tuve que hacerme útiles para poder apretar las tuercas interiores. La forma ideal que imaginé para la cuba fue con una olla a presión y electrodos concéntricos, pero las ollas valen mas de 40€ y aun no he encontrado ninguna en el chatarrero.

Imagen

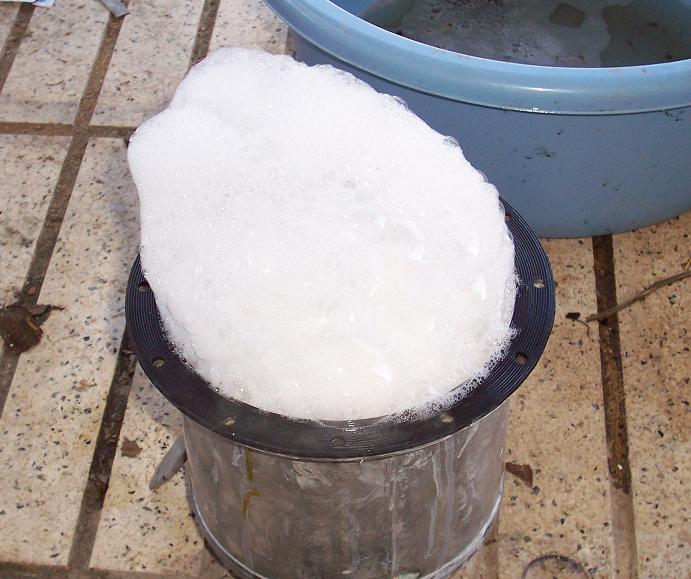

En la siguiente foto podéis ver la cuba electrolítica en marcha, conectada a una batería de coche. Por la tapa abierta se ven las burbujas del gas. Tiene montados dos sistemas que se me ocurrieron para mantener la cuba a presión y evitar la acumulación de una burbuja de gas en el interior de la cuba.

El primero es simplemente un tubo cuyo extremo libre esta colgado a una altura de tres metros. Es transparente para monitorizar lo que esta pasando en el interior de la cuba. Con la cuba cerrada lo lleno hasta que la columna de agua llega a los dos metros, para asegurar una presión mínima. (que ahora me da que no será suficiente).

El segundo es un desgasificador de calefacción, tiene una boya interna que acciona una válvula. Impide el paso del liquido pero no del gas. Cuando se forma una burbuja en el interior baja la bolla y permite la salida del gas.

-------------------------------------------------------------------------------------


Como ya os conté, hice algunas pruebas que me hicieron pensar que podría hacerlo funcionar con la soldadora de arco eléctrico. Os cuento como fue el experimento.


Primero necesitaba un rectificador capaz de aguantar la potencia de la soldadora, de unos 180A de pico y unos 40A de flujo constante. Así que monte este hecho con 10 puentes de diodos KBPC3510, (35A a 1000v) 350A teóricos. Está un poco sobre dimensionado pero no me la quería jugar ajustando demasiado, si se cruzase uno rompería los demás. Los fabricantes te dan las características del componente como valores máximos de carga, y no como valores de trabajo habitual.


Imagen Imagen

En las fotos lo podéis ver a medio montar y ya montado.





Imagen

También monté un sistema de seguridad intermedio, consistente en una botella por la que tiene que burbujear el gas que sale de la cuba. Si se cuela la llama por el conducto que lleva hasta la botella, esta explota haciendo saltar el tapón de corcho, pero al estar el tubo que va hasta la cuba sumergido en el agua, queda protegido de la explosión y la llama no puede continuar. Además También cuento con los sistemas de protección del mismo soplete (un arrestallamas de cobre poroso, y una válvula anti retorno)



Imagen

En esta foto podéis ver el sistema burdamente montado para hacer pruebas.




Imagen

Y en esta el soplete funcionando con el gas de brown generado por este sistema.

(Disculpad la calidad de estas fotos)



El resultado fue:

Que con la soldadora funcionando en la mínima potencia conseguía una cantidad de gas claramente insuficiente para alimentar el soplete. Solo servía para colocar la boquilla más pequeña y soldar pequeñas piezas.

Con la soldadora funcionando a media potencia conseguía una llama de unas 2cm capaz de fundir sin problemas la varilla de aportación, pero incapaz de mantener una pieza de 4mm de grueso de acero inoxidable a la temperatura necesaria para soldar con plata.

Con la soldadora funcionando a toda potencia conseguía una llama de unos 4cm de largo, y empezaba a tener potencia para soldar, pero la soldadora se calentó peligrosamente y en 5 minutos la tuve que parar por peligro de estropearla.

La tensión de alimentación en la cuba oscilaba entre 2,3v con la mínima potencia y 2,5v con la máxima. La tensión de alterna a la entrada de los rectificadores oscilaba entre los 4,3v con la mínima potencia y los 4,7v con la máxima potencia capaz de dar la soldadora.

Si contamos que la soldadora en “abierto” da una tensión que oscila entre los 20V y los 40V veremos que la cuba electrolítica “amorra” a la soldadora, es decir, que absorbe mucha más potencia de la que es capaz de suministrar la soldadora.

El consumo a la máxima potencia oscilaba entorno a los 1.800w, y el consumo de la cuba a 2,5v debía de ser de superior a los 40A que es capar los de suministrar la soldadora. Gran parte de la energía consumida se debía de convertir en calor en la propia soldadora, al estar sobrecargado el transformador.

La cuba apenas se calentó durante las pruebas.




Llegado a este punto creo que me quedan 4 opciones.

Conseguir una soldadora más grande..., inviable económicamente.

Construir un transformador capaz de alimentar la cuba con, por lo menos, 80A a 2v... No lo sé, tengo un par de transformadores de 3000W que tal vez pueda modificar, ya os contaré. Pero es una opción difícilmente reproducible, y me gustaría poder encontrar un sistema que podáis montar todos los que estáis interesados en este post.

Construir una célula electrolítica capaz de funcionar a 220v... Esta parece a priori una buena opción, el problema es que con los datos que aportaba Maca, tendría que tener 100 electrodos de entre 8 y 10 cm de lado para trabajar entre 12 A y 20A a 2,2v entre placas , que supongo sería el margen de intensidad necesaria para producir más o menos el doble de gas que con el prototipo actual. Si contamos comprar abundante chapa de inox en el chatarrero y los discos de corte necesarios, me imagino se ira sobre los 40 o 50 €. Aquí topamos con un problema económico coyuntural, estamos a fin de mes y estoy arruinado... Ya veremos como se presenta la economía de diciembre.

Abandonar el proyecto y comprar el oxigeno para el soplete... inviable también económicamente, además de emocionalmente.

Ya os contaré nuevas.
Y si, por favor, alguien tiene algún consejo, bienvenido sea...

Un saludo



Arriba
Perfil
Asunto:
NotaPublicado: Lun Dic 04, 2006 7:35 pm
Desconectado
Avatar de Usuario

Registrado: Dom Dic 25, 2005 6:51 pm
Mensajes: 1102
Ubicación: España (palencia )
País: españa
Ciudad: palencia
borrado


Última edición por maca el Dom Jun 03, 2007 4:53 pm, editado 1 vez en total


Arriba
Perfil
Asunto:
NotaPublicado: Lun Dic 04, 2006 9:08 pm
Desconectado

Registrado: Jue Mar 16, 2006 10:46 pm
Mensajes: 306
Ubicación: Almeria
Hola a todos, enorabuena por los resultados aun que no hayan sido todo lo deseables, desgraciadamente conseguir potenciometros capaces de aguantar las intensidades que necesitamos para nuestros experimentos es mas implateable si cabe todavia, por loque habia pensado en construir la celda electrolitica empleando como tu chapa de acero inox y separando los electrodos con laminas superpuestas de cinta adesiva(papel de celo) asta dejar una separacion de unos 3mm(esto es valido para una pequeña celda), o tambien empleando laminas adesivas de las empleadas para evitar que se meta el frio por las juntas de las ventanas y que llevan adesivo por ambos lados y que entre lamina y lamina deja una separacion de 2 o 3mm, si se pudiera conseguir varillas de plastico roscadas de podria simplificar vastante las cosas metiendo entre lamina y lamina de inox cualquier trozo de plastico, y luego uniendo las laminas de la misma polaridad con una varilla de acero inox roscada, y ya tenemos la celda electrolitica montada sin llevar acabo un desenbolso monstruoso.

Yo sabia que en la pajina del Profe havia visto algo interesante, pero no recordaba ni el que ni el donde, por lo que me puse a usmear por la pagina del Profe, y lo encontre incluso antes de lo que pensaba:

http://www.cientificosaficionados.com/T ... dadura.htm

Sin falta echarle un vistazo al enlace, explica como modificar un transformador de microondas para soldadura, con tensiones del orden de los cientos de amperios con tensiones del orden de 1 a 3V. Y contarme lo que os parecela idea.

Saludos.



Arriba
Perfil
Asunto:
NotaPublicado: Lun Dic 04, 2006 10:06 pm
Desconectado
Avatar de Usuario

Registrado: Vie Mar 17, 2006 11:35 am
Mensajes: 1465
Ubicación: (a la derecha, según se mira, de la Vía Láctea)
País: El Segrià
Ciudad: Lleida
hola a to@s

...Es precisamente eso lo que quiero hacer con el transformador de que os hable. Tengo cable de cobre en platina de 5*10mm, tan grueso que cuesta doblarlo con las manos, con el que pretendo hacer el secundario en un transformador con un núcleo magnético 4 o 5 veces más grande que el de un microondas. El primario esta calculado para aportar 3000w y el secundario original era de 110v con 104 espiras, así que probaré a darle cuatro o cinco vueltas al secundario y a ver que pasa.

Jack... para aislar las placas no te fíes de algo que se aguante con adhesivos que se puedan deshacer con el agua y la sosa. se pueden usar multitud de cosas baratas como separadores de baldosas o cinta de nailon para desbrozadora. También puedes construir la célula electrolítica usando la técnica de los divisores de tensión para hacerla trabajar a tensiones más sencillas de obtener. (Me aplico el cuento).

Tienes razón maca, debería tener en cuenta la densidad del electrolito. Leí estos datos en el post de gas de brown pero no pense que tuvieran mucha importancia porcentual, lo comprobare.

También probaré a reconstruir la célula electrolitica, tal vez si que pueda hacerla trabajar con la soldadora si la monto de forma que sea más eficiente y trabaje a 10 o 20 voltios.

un saludo y gracias por los consejos



Arriba
Perfil
Asunto:
NotaPublicado: Mar Dic 05, 2006 6:40 am
Desconectado
Avatar de Usuario

Registrado: Vie Dic 30, 2005 2:07 am
Mensajes: 626
Ubicación: Argentina / mar del plata
hola, se podra armar uno de esos sopletes que funcionan con plasma de agua ?.saludos



Arriba
Perfil
Asunto:
NotaPublicado: Mar Dic 05, 2006 11:14 am
Desconectado
Avatar de Usuario

Registrado: Vie Dic 23, 2005 4:07 pm
Mensajes: 2605
Ubicación: Navalafuente-Madrid-España.
País: España
Ciudad: Navalafuente
Wenas.


Sergi , no puedes decir que los resultados no han sido buenos , han sido muy buenos , aun se puede mejorar mas tu diseño , pero para ser el primero te ha ido muy muy bien.
Ten en cuenta que el consumo y el rendimento dependen de cuatro factores principales , concentracion electrolito , superficie electrodos , distancia entre electrodos y temperatura del electrolito ( se supone que cuanta mayor es esta ultima mejor , pero hay que tener en cuenta la generacion de vapor de agua que haria la llama menos "caliente")

Un saludo y enhorabuena.

_________________
Hay gente que hace que las cosas pasen.
Hay gente que espera a que las cosas pasen.
Hay gente que cuando las cosas pasan dicen...cá pasao???
Como me gusta que me chupes el ojo de cristal, cariño.



Arriba
Perfil
Asunto:
NotaPublicado: Mar Dic 12, 2006 4:06 pm
Desconectado
Avatar de Usuario

Registrado: Vie Mar 17, 2006 11:35 am
Mensajes: 1465
Ubicación: (a la derecha, según se mira, de la Vía Láctea)
País: El Segrià
Ciudad: Lleida
hola a tod@s

he seguido con los experimentos para construir un soldador a gas de brown casero alimentado con la soldadora eléctrica. Os cuento como van...

Construí un prototipo con las mejoras que se me fueron ocurriendo y siguiendo los consejos que me disteis, a quedado mas o menos así.


Imagen Imagen

Esta formado por la cuba electrolitica (el descalcificador de cafetera), una bomba de agua (sacada de un calentador de gas viejo), un deposito secundario (vamos a llamarlo así), y el rectificador de corriente que ya os describí en anteriores mensajes.

La bomba de agua recoge el liquido electrolito de la base del deposito secundario, que esta montado ligeramente por encima de la cuba, y lo impulsa entre las placas de la célula electrolitica, aumentando la presión de la cuba un o dos bares por encima de la del deposito secundario. Por la salida superior de la cuba sale gas y liquido hacia el deposito secundario, cerrando el circuito de nuevo.

El objetivo es doble, por un lado arrastrar las burbujas de gas de entre las placas de la célula electrolitica, aumentando su eficacia, y por otro obligar al gas formado en la cuba a salir de esta, impidiendo su acumulación en la cuba y reduciendo el peligro de explosión. Además la cuba cuenta con una válvula de escape en forma de tubo con un tapón de corcho.

El deposito secundario es un decantador y un arrestallamas de botella burbujeante(como el descrito anteriormente en este mismo tópico). El gas que llega de la cuba burbujea en el mismo liquido electrolito y se acumula en la parte superior del deposito. Tiene una pared interior que obliga al liquido a recorrer un circuito antes de volverse a introducir por el orificio inferior hacia la bomba de agua, ayudando a separar las burbujas del liquido. En la parte superior tiene un dispositivo que impediría un eventual paso de liquido hacia el soplete, y otra válvula de seguridad con tapón de corcho, para el caso de que explote el arrestallamas.

La célula electrolitica la he modificado montando 11 placas de inox de aproximadamente 250cm cuadrados con una separación de 3mm entre placas. Están conectadas la primera y la última, de forma que las demás forman divisores de tensión, además de aumentar la superficie de electrodo en contacto con el electrolito.

Imagen

El electrolito es KOH (potasa cáustica) a una densidad de mas o menos 1:13 ( si no me equivoco, disolví 2 Kg de potasa cáustica en 7 litros de agua). No es la densidad optima, pero la potasa caustica es cara, casi 13€ por quilo, y aun estoy en periodo de pruebas.

Os cuento resultados de funcionamiento.....

Conectado a la soldadora a media potencia daba una tensión de entrada en el rectificador de 8,5v que alimentaba la cuba con 5,3v en continua, produciendo una llama de unos 4cm. Aun insuficiente para hacer soldaduras en piezas con un espesor de 4 o 5 mm.

Conectado a la soldadora casi a la máxima potencia, aportaba una tensión de entrada en el rectificador de 10,5v en alterna, y alimentaba la cuba con 6,7v en continua, consiguiendo una llama de 8cm en el soplete, con un consumo de unos 2000w. Suficiente para soldar pero sobrecarga la soldadora que se calienta rápidamente.


Como podéis ver, el divisor de tensión funciona aumentando la tensión de trabajo de la célula electrolitica, pero el consumo aun sigue siendo muy superior a la potencia que es capaz de aportar la soldadora, amorrandola.



Imagen

Una foto del soldador funcionando. Me di cuenta de que funciona mejor aumentando el orificio de salida del gas.


Las siguientes modificaciones que tengo pensadas son:

Aumentar el numero de placas intermedias, no conectadas, de la célula electrolitica, para relajar la tensión de trabajo de la soldadora, con la esperanza de que trabajando a unos 15v y los mismos amperios, pueda aportar más potencia a la célula sin sobrecargarse.

Aislar los tornillos de amarre y las caras exteriores de las placas conectadas, para evitar un circuito secundario entre las placas conectadas y las paredes interiores de la cuba. Para que toda la corriente en la célula electrolitica pase por el divisor de tensión compuesto por el resto de placas intermedias. Por eso mejor los electrodos concéntricos, pero tendría que cambiarlo todo de nuevo, edemas el consumo aun es superior a la potencia que le puedo aportar.

Aumentar la densidad del electrolito hasta 1:25



Otra solución seria montarle una alimentación adecuada a la célula electrolitica, pero solo la abordare cuando agote las opciones de que funcione con la soldadora eléctrica.

Ya os contare nuevas....

Un saludo

Pd.

Tengo una duda respecto a la naturaleza de la llama de gas de brown. Con la llama que produce el prototipo que os he descrito se puede fundir sin problemas tiras finas de acero inoxidable, incluso piedras pequeñas, con lo que supongo que sobrepasa los 1500 grados. Pero la aplicación que le quiero dar al soplete es la soldadura de acero inox con plata al 40%, con lo que seria necesario impedir en lo posible la formación de óxidos de cromo en el inox para que la plata agarre fácilmente.

En el tópico de gas de brown, Ricardo Cardo menciona que la llama se puede hacer ligeramente reductora o oxidante en el lavado secundario. Supongo que para evitar la formación de óxidos seria aconsejable una llama reductora...

¿con que substancia se debe de lavar el gas para conseguirlo?


Otro saludo



Arriba
Perfil
Asunto:
NotaPublicado: Mar Dic 12, 2006 4:27 pm
Desconectado
Avatar de Usuario

Registrado: Vie Dic 23, 2005 4:07 pm
Mensajes: 2605
Ubicación: Navalafuente-Madrid-España.
País: España
Ciudad: Navalafuente
Wenas.

Por mi parte ni idea , creo que lei algo , pero como yo lo que quiero es un llama lo mas calorifica posible no lo almecene en mi memoria.

Por otro lado , puedes aumentar el numero de placas hata que al dividir el voltage de alimentacion por el numero de placas te de 1,24 que creo que es la tension minima para hacer electrolisis.Se de gente que aumentaban mas el numero de placas sapuestamente para bajar de 1,24 y aumentar rendimiento , pero no se mucho mas , no se como aumenta asi el rendimiento.


Un saludo.

_________________
Hay gente que hace que las cosas pasen.
Hay gente que espera a que las cosas pasen.
Hay gente que cuando las cosas pasan dicen...cá pasao???
Como me gusta que me chupes el ojo de cristal, cariño.



Arriba
Perfil
Asunto:
NotaPublicado: Mar Dic 12, 2006 4:46 pm
Desconectado

Registrado: Jue Mar 16, 2006 10:46 pm
Mensajes: 306
Ubicación: Almeria
Sergi buen trabajo colega, el otro dia se me ocurrio una idea de como dividir el voltaje a la vez que mejorar el rendimiento de la celda electrolitica, a la vez se disminulle la intensidad de trabajo necesaria, consiste en poner varias celdas electroliticas totalmente independientes una de otras, y ajustar el numero de estas asta conseguir el voltaje deseado, por lo que cada celda electrolitica actuaria como un divisor de tension pero no de intensidad, por lo que cada celda produciria tanto gas como intensidad de la corriente que pasase, me explico la intensidad que pasase por la primera celda, tendria que pasar por las sucesivas celdas asta completar el circuito con la correspondiente caida de tension pero no de intensidad, no se si me explico correctamente.

Saludos



Arriba
Perfil
Asunto:
NotaPublicado: Mié Dic 13, 2006 2:28 am
Desconectado

Registrado: Mié Ago 30, 2006 2:53 am
Mensajes: 46
Ubicación: Leon
País: España
Ciudad: Leon
Buenas,

Lo de la reducir la tension de las celdas, Ricardo cardo hablaba de tensiones dentro del rango de 7 a 32 y hasta 64 pero habia que poner dos cubas , y ponia el ejemplo de que para producir 200 litros utilizaba 12 v y la llama era de 10cm. Yo no traria de bajar la tension, quiero fiarme de lo que dice Ricardo, que sabe mucho del tema.

Si tienes algun trafo de microondas, prueba a ver que tal, con él no tendras problema para regular la tension, ademas deberia de tener potencia suficiente, para conseguir una buena llama; el el equipo que utilizaba ricardo con la llama de 10cm era de 800w


Y lo de aislar las celdas de la cuba pruebalo cuando puedas a lo mejor por ahi estas perdiendo el rendimiento.

Aunque seguro que ya has leido este enlace miralo otra vez mas, a ver si sacas algun detalle que mejore el invento.
http://www.cientificosaficionados.com/f ... php?t=2639

Tambien pudes mandar un email a ricardo, que te cuente algo mas.

Pd: NO te rindas nunca, estas en el buen camino
